目錄
01專案環境準備
02代碼示例
03輸出示例
04總結
05原始碼地址
01專案環境準備
A.開發使用的軟體:AutoCAD2016、VisualStudio2022

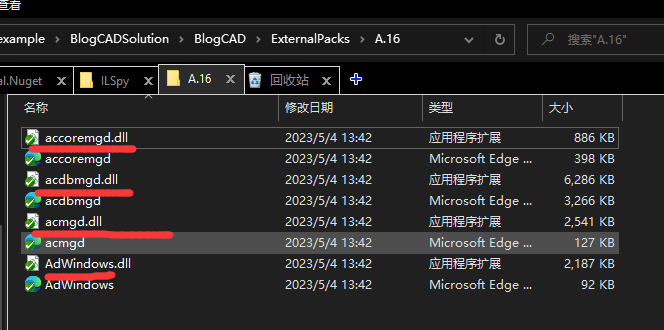

B.建立依賴的本地庫(提前從AutoCAD軟體安裝目錄拷貝開發時需要使用的庫，如：accoremgd.dll)

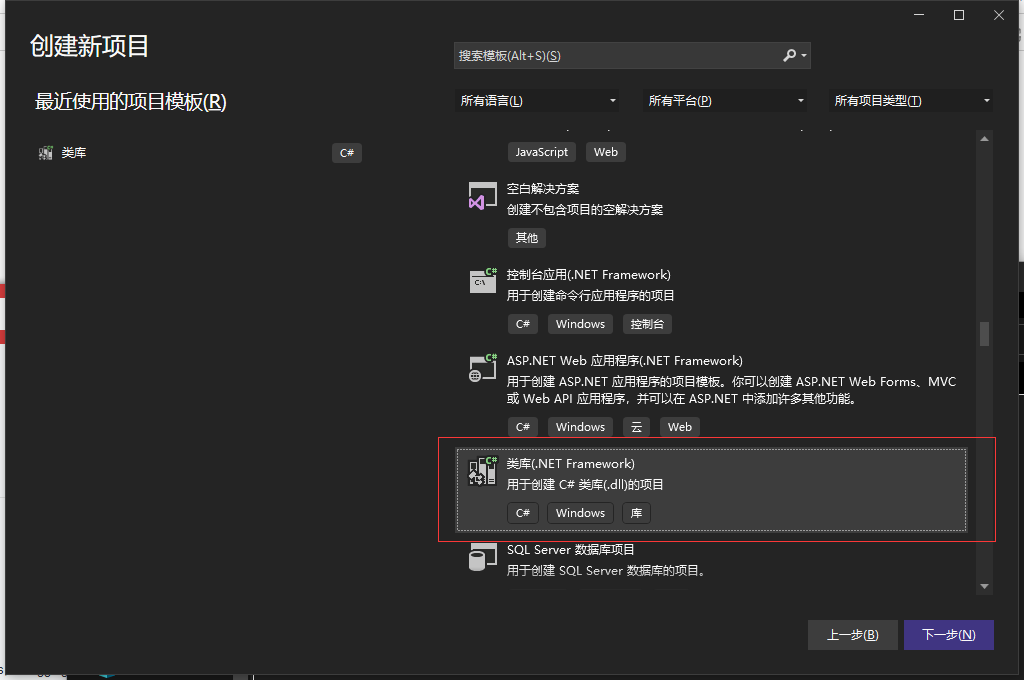

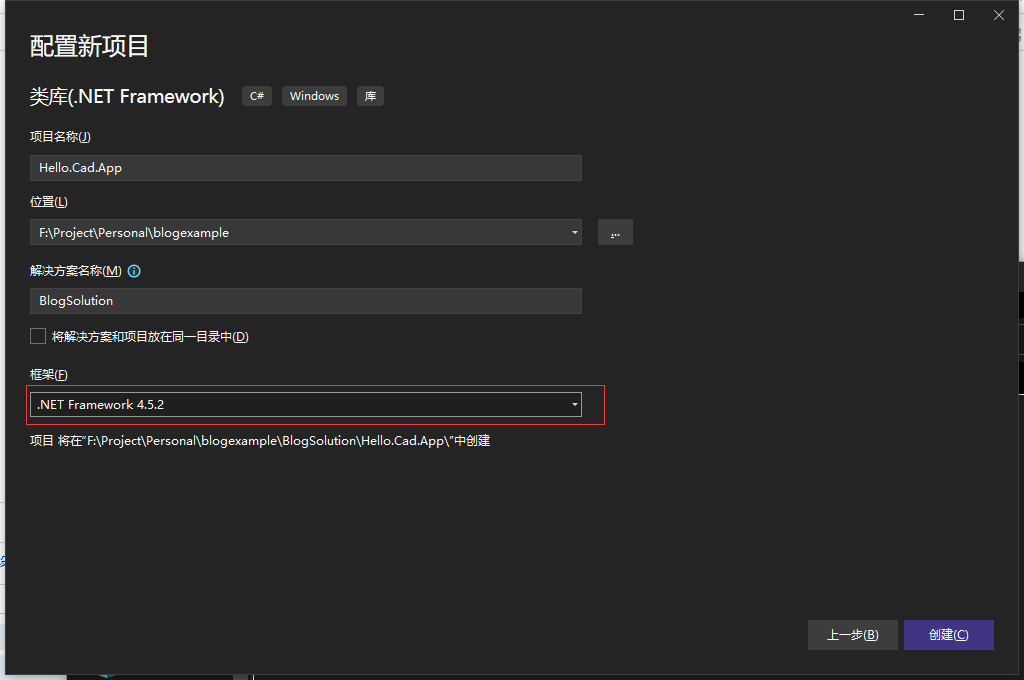

C.創建新的類別庫(.Net Framework)，注意不同AutoCAD版本對應不同Framework版本，當前案例使用AutoCAD2016對應Framework4.5.2
02代碼示例
D.建立類檔案，創建命令函式，使用CAD庫中的特性標記命名空間與函式
using Autodesk.AutoCAD.ApplicationServices.Core;
using Autodesk.AutoCAD.Runtime;
[assembly: CommandClass(typeof(Hello.Cad.App01.Class1))]
namespace Hello.Cad.App01
{
public class Class1
{
/// <summary>
/// CommandMethod特性中的第一個引數'globalName'，表示CAD反射讀取該特性時，命令列能夠顯示和執行的名稱，
/// </summary>
[CommandMethod("funKey")]
public void Function1()
{
Application.ShowAlertDialog("Hello World!!!");
}
}
}
03輸出示例
E.啟動AutoCAD2016，命令列中輸入netload，加載類別庫專案生成的dll檔案，繼續在命令列輸入funkey，按回車執行命令
04總結
????本文章，作為本人關于AutoCAD二次開發系列教程的首篇，內容較為倉促簡潔，如有不正確的地方，歡迎大家的指正，
05原始碼地址
https://gitee.com/jiangyong95/BlogCAD
